一、概 述

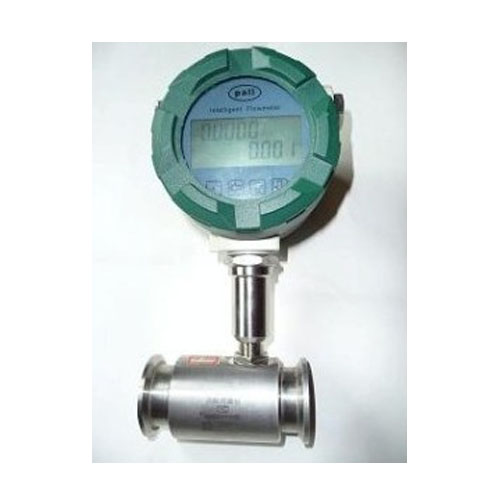

列衛生型渦輪流量計是一種可廣泛應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量儀表。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外先進結構優化設計，大大提高了儀表的精確度和重復性。專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。HC-LWS系列衛生型渦輪流量計已達到同類產品國際水準，是衛生行業理想儀表。
二、產品特點
1、國際化標準，可替代同類進口產品；
2、防腐防銹材質，適用于衛生行業；
3、快裝式結構，易于安裝維護；
4、精度高，重復性好；
5、高品質渦輪，超出常規的量程范圍；
三、適用場所
·制藥行業:生理鹽水、葡萄糖水等輸液制品的灌裝與計量；
·食品、飲料行業:蔬菜汁、果汁、啤酒、成品油等液態食品的灌裝與計量。

1.基本參數： 表1

儀表口徑	4、6、10、15、20、25、32、40 、50
精度等級	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
儀表材質	316（L）不銹鋼
被測介質溫度（℃）	-20～＋120℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
輸出信號	傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V  變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：+12VDC 、+24VDC（可選）  變送器：+24VDC  現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤1000m
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	基本型：非防爆產品；防爆型：ExdIIBT6
防護等級	IP65

2.測量范圍及工作壓力：表2

儀表口徑 （mm）	正常流量范圍 （m3/h）	擴展流量范圍 （m3/h）	常規耐受壓力 （MPa）
DN 4	0.04～0.25	0.04～0.4	1.0
DN 6	0.1～0.6	0.06～0.6	1.0
DN 10	0.2～1.2	0.15～1.5	1.0
DN 15	0.6～6	0.4～8	1.0
DN 20	0.8～8	0.45～9	1.0
DN 25	1～10	0.5～10	1.0
DN 32	1.5～15	0.8～15	1.0
DN 40	2～20	1～20	1.0
DN 50	4～40	2～40	1.0

儀表選型：表3

型    號						說    明
TX-LWS-	□	/□	/□	/□	/□
公 稱 通 徑	4					4 mm
	6					6 mm
	10					10 mm
	15					15 mm
	20					20 mm
	25					25 mm
	32					32 mm
	40					40 mm
	50					50 mm
類 型		N				傳感器型：+12V或24V供電，輸出三線制脈沖信號
		A				變送器型：+24V供電，輸出二線制4～20mA
		B				智能型：鋰電池供電，現場顯示無信號輸出
		C				智能型：+24V供電，現場顯示并輸出二線制4～20mA
		C1				智能型：+24V供電，現場顯示并帶有RS486通訊協議
		C2				智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級			05			0.5級
			10			1.0級
			02			0.2級（協商訂貨，生產周期較長）
渦 輪 類 型				W		擴展測量范圍
				S		標準測量范圍
防 爆					N	非防爆型
					E	防爆型，ExdⅡBT6

安裝尺寸：表4

	D(mm)	A(mm)	d(mm)	L（mm）
DN4	Φ50	Φ46	4	100
DN6			6
DN10			10
DN15			15
DN20			20
DN25			25
DN40	Φ64	Φ60	40	140
DN50	Φ77.5	Φ73	50	150
